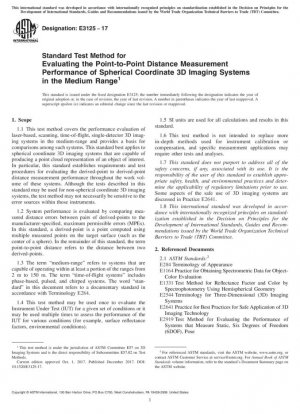

ASTM E3125-17
Método de prueba estándar para evaluar el rendimiento de medición de distancia punto a punto de sistemas de imágenes 3D de coordenadas esféricas en el rango medio

Estándar No.

ASTM E3125-17

Fecha de publicación

2017

Organización

American Society for Testing and Materials (ASTM)

Ultima versión

ASTM E3125-17

Alcance

4.1 Esta norma proporciona un método de prueba para obtener errores de medición de distancia punto a punto para sistemas de imágenes 3D de rango medio. Los resultados de este método de prueba se pueden utilizar para evaluar o verificar el rendimiento de medición de distancia punto a punto de sistemas de imágenes 3D de rango medio. Los resultados de este método de prueba también se pueden utilizar para comparar el rendimiento entre diferentes instrumentos. 4.2 El propósito de este documento es proporcionar procedimientos de prueba que sean sensibles a las fuentes de error del instrumento. El rendimiento de medición de distancia punto a punto del IUT obtenido mediante la aplicación de este método de prueba puede ser diferente del rendimiento de medición de distancia punto a punto del IUT en algunas condiciones del mundo real. Por ejemplo, la geometría del objeto, la textura, el factor de reflectancia de la superficie y la temperatura, así como las partículas, los gradientes térmicos, la presión atmosférica, la humedad, la iluminación ambiental en el entorno, las vibraciones mecánicas y la inestabilidad de la configuración de prueba inducida por el viento afectarán el punto a -rendimiento de medición de distancia puntual (consulte el Apéndice X10 para una discusión sobre los efectos térmicos). Un punto derivado, como el centro de una esfera adecuada o un objetivo de placa que cumpla con los requisitos descritos en la Sección 7, proporciona un punto confiable en el espacio que se ve mínimamente afectado por las propiedades relacionadas con el objetivo, como la geometría, la textura de la superficie, el color y la reflectividad. Es posible que se requieran pruebas adicionales no descritas en esta norma para evaluar la contribución de estos factores de influencia en las mediciones de distancia punto a punto. 4.3 La prueba podrá realizarse para la aceptación del instrumento, garantía o fines contractuales de mutuo acuerdo entre el fabricante y el usuario. El IUT se prueba de acuerdo con las especificaciones, las condiciones nominales y la documentación técnica proporcionadas por el fabricante. 4.4 Con el fin de comprender el comportamiento del IUT y sin implicaciones de garantía, esta prueba puede modificarse según sea necesario para evaluar el rendimiento de medición de distancia punto a punto del IUT fuera del fabricante’. ;s condiciones nominales, pero dentro de las condiciones límite del fabricante. 4.5 El fabricante puede proporcionar diferentes valores de especificación de rendimiento para diferentes conjuntos de condiciones nominales; por ejemplo, se podría especificar un mejor rendimiento de medición de distancia punto a punto bajo un conjunto de condiciones ambientales más restrictivas. Se advierte al usuario que el rendimiento del IUT puede diferir significativamente en otros modos de operación, con otras configuraciones del instrumento o fuera de las condiciones nominales, y debe consultar al fabricante para conocer las especificaciones de rendimiento del modo de operación y las configuraciones del instrumento que representan mejor el uso planificado. 4.6 Esta norma tiene como objetivo ampliar y complementar las pruebas de alcance descritas en el Método de prueba E2938. Si bien el método de prueba E2938 describe específicamente la evaluación de la capacidad de alcance de cualquier sistema de imágenes 3D de rango medio, este estándar proporciona procedimientos de prueba para evaluar el error de distancia punto a punto debido al efecto combinado de los errores angulares y de alcance de un tipo particular. de estos sistemas, es decir, sistemas de imágenes 3D de coordenadas esféricas.

ASTM E3125-17 Documento de referencia

• ASME B89.4.19-2006 Evaluación del rendimiento de sistemas de medición de coordenadas esféricas basados en láser
• ASME B89.7.3.1-2001 Directrices para reglas de decisión: consideración de la incertidumbre de la medición al determinar la conformidad con las especificaciones
• ASME Y14.5-2009 Dimensionamiento y tolerancias
• ASTM E1164 Práctica estándar para obtener datos espectrofotométricos para la evaluación del color de objetos
• ASTM E1331 Método de prueba estándar para factor de reflectancia y color mediante espectrofotometría utilizando geometría hemisférica
• ASTM E2544 Terminología estándar para sistemas de imágenes tridimensionales (3D)
• ASTM E2641 Práctica estándar para las mejores prácticas para la aplicación segura de la tecnología de imágenes 3D
• ASTM E284 Terminología estándar de apariencia
• ASTM E2919 Método de prueba estándar para evaluar el rendimiento de sistemas que miden estática, seis grados de libertad (6DOF), Pose
• ASTM E2938 Método de prueba estándar para evaluar el rendimiento de medición de rango relativo de sistemas de imágenes 3D en el rango medio

ASTM E3125-17 Historia

• 2017 ASTM E3125-17 Método de prueba estándar para evaluar el rendimiento de medición de distancia punto a punto de sistemas de imágenes 3D de coordenadas esféricas en el rango medio
