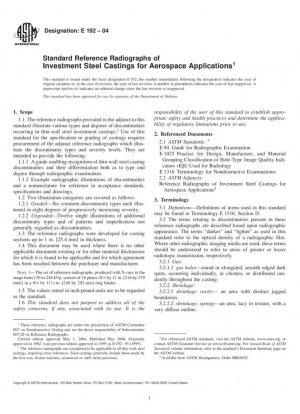

ASTM E192-04
Radiografías de referencia estándar para fundiciones de acero de inversión de aplicaciones aeroespaciales

Estándar No.

ASTM E192-04

Fecha de publicación

2004

Organización

American Society for Testing and Materials (ASTM)

Estado

Remplazado por

ASTM E192-04(2010)e1

Ultima versión

ASTM E192-20

Alcance

1.1 Las radiografías de referencia proporcionadas en el anexo de esta norma ilustran varios tipos y grados de discontinuidades que ocurren en piezas de fundición de acero de pared delgada. El uso de esta norma para la especificación o clasificación de piezas fundidas requiere la obtención de radiografías de referencia adjuntas que ilustran los tipos de discontinuidad y los niveles de severidad. Su objetivo es proporcionar lo siguiente: 1.1.1 Una guía que permita el reconocimiento de discontinuidades de piezas fundidas de acero de pared delgada y su diferenciación tanto en cuanto a tipo como grado mediante examen radiográfico. 1.1.2 Ejemplos de ilustraciones radiográficas de discontinuidades y una nomenclatura para referencia en la aceptación estándares, especificaciones y dibujos.1.2 Se cubren dos categorías de ilustraciones de la siguiente manera: 1.2.1 ClasificadoSeis tipos de discontinuidades comunes, cada uno ilustrado en ocho grados de severidad progresivamente creciente.1.2.2 Sin clasificarDoce ilustraciones individuales de tipos de discontinuidades adicionales y de patrones e imperfecciones que generalmente no se consideran como discontinuidades.1.3 Las radiografías de referencia se desarrollaron para secciones de fundición de hasta 1 pulgada [25,4 mm] de espesor.1.4 Este documento puede usarse donde no existe otro documento aplicable o para otros espesores de material para los cuales se considera que es adecuado. aplicable y para el cual se ha llegado a un acuerdo entre el comprador y el fabricante. Nota 1 El conjunto de radiografías de referencia, producidas con rayos X en el rango de 130 a 250 kVp, consta de 16 placas (81/2 por 11 pulgadas [216 por 279 mm]) en un formato de 93/4 por 111/2- en. Carpeta de anillas [248 por 292 mm]. 1.5 Los valores indicados en unidades pulgada-libra deben considerarse como estándar. Esta norma no pretende abordar todas las preocupaciones de seguridad, si las hay, asociadas con su uso. Es responsabilidad del usuario de esta norma establecer prácticas apropiadas de seguridad y salud y determinar la aplicabilidad de las limitaciones reglamentarias antes de su uso.

ASTM E192-04 Documento de referencia

• ASTM E1025 Práctica estándar para el diseño, fabricación y clasificación de agrupación de materiales de indicadores de calidad de imagen (IQI) de tipo orificio utilizados en radiología
• ASTM E1316 Terminología estándar para exámenes no destructivos (paquete PDF estándar + Redline)
• ASTM E94 Guía estándar para el examen radiográfico

ASTM E192-04 Historia

• 2020 ASTM E192-20 Radiografías de referencia estándar de piezas fundidas de acero de inversión para aplicaciones aeroespaciales
• 2015 ASTM E192-15 Radiografías de referencia estándar de piezas fundidas de acero de inversión para aplicaciones aeroespaciales
• 2013 ASTM E192-13 Radiografías de referencia estándar de piezas fundidas de acero de inversión para aplicaciones aeroespaciales
• 2004 ASTM E192-04(2010)e1 Radiografías de referencia estándar para fundiciones de acero de inversión de aplicaciones aeroespaciales
• 2004 ASTM E192-04 Radiografías de referencia estándar para fundiciones de acero de inversión de aplicaciones aeroespaciales
• 1995 ASTM E192-95(1999) Radiografías de referencia estándar para fundiciones de acero de inversión de aplicaciones aeroespaciales
